单向角向型波形补偿器结构及使用方式

2021-07-28 08:00:15

单向角向型波形补偿器有类似于单向横向型波形补偿器180度两侧的铰链装置,故它也只能在垂直于销轴的平面内单方向转角补偿。图1-3为角向型波形补偿器结构示意图。万向型波形补偿器是在单向角向型波形补偿器的基础上增设一个万向环,就能实现任何平面内的转角补偿。使用角向型或万向型波形补偿器的管道一定要具有弯管,不能单独使用,必须由两个或三个补偿器组成一组在管道中使用。安装时,一组中的每个角向型补偿器其回转平面必须与管段的位移平面相重合,以确保补偿器与支架的安全。安装完毕后,拆除补偿器上的运输装置,即运输拉杆及螺母。保证补偿器所有活动元件不得被外部构件卡死或限制其活动范围,使各活动部件能正常工作,然后进行冷紧,冷紧量取管道总位移量的1/2.

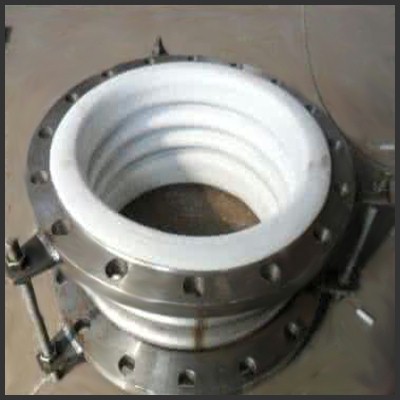

四氟补偿器

供热管道波形补偿器各种环节的控制,详细介绍

集中供热管道波形补偿器应用时都要加强安装前、安装时及验收等环节的控制:安装前,需要对补偿器外观进行认真检查,并校对产品质量证明书,认真阅读安装说明书。安装时中,严禁在受压外筒上钻孔、加热、捶击,应尽量避免承压外筒发生变形,以免内导向发生卡死现象。为保证管系在安装补偿器处同轴度偏差处于小,必须在安装补偿器前,先将管段敷设好,然后在准备安装补偿器处,将管子割下(其长度应等于补偿器的出场长度),再将补偿器装上,焊接。补偿器吊装过程中,吊具严禁设置在承压外筒上,应该吊起在预设的吊装处。

严禁用补偿器变形的办法来调整管道的偏差。试压时,装有补偿器的管系,在固定支架、导向支架、滑动支架等按施工图要求安装完毕之前,不得进行系统试压。如为直埋管,在该管系未按图纸要求回填前不得进行系统试压。在进行分段试压前,应确保管段两端的固定支架具有足够的强度,以保证管段与补偿器的安全。管系试压应用清洁的水,水的氯离子含量不超过25PPm。补偿器贮存、应用的周围环境及空气介质中不能含有能引起补偿器腐蚀的有害介质.
